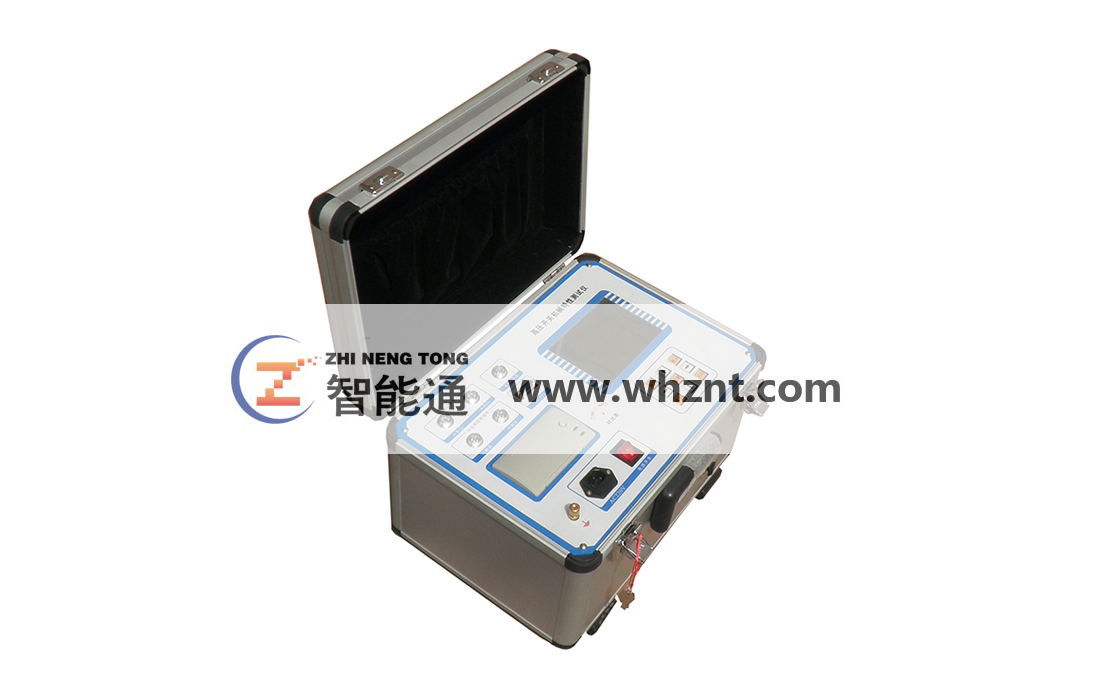

高压开关综合特性测试仪J介绍

1、8.4寸彩色大屏，windows操作系统，人性化操作界面，界面直观，触摸屏，便于现场操作人员使用。

2、高速热敏打印机，方便现场打印测试数据。

3、机内集成式操作电源，无须现场二次电源，现场使用方便快捷。可提供DC20～265V可调电源，电流20A。任意整定分、合闸线圈的动作电压值,并可做断路器的低电压动作试验。

4、配备直线传感器、旋转传感器、万能传感器以及支架、专用固定多功能接头，安装极为方便，简捷。

5、适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关。

6、开关动作一次，得到所有数据及图形。

7、主机可存储六千组现试验数据（可扩展存储卡），机内实时时钟，便于存档。

8、配备U盘接口，可直接把数据保存到U盘，上传到计算机进行分析、保存。

9、同时可测12路金属触头断口，6路合闸电阻。

10、内含包络线，通过多台（2-10台）开关测试的数值，生成标准包络线，进行分析对比，还能进行开关震动频率分析。

11、内部抗干扰电路可满足500KV变电站内可靠使用。

1、时间测量：

              12路 固有分闸（合闸）时间

              分闸（合闸）相内不同期

              分闸（合闸）相间不同期

              合闸（分闸）弹跳时间（弹跳次数）

              测试范围：0.01ms～19000ms，分辨率：0.01ms

2、合闸电阻测量：

               6路固有分闸（合闸）时间

                 分闸（合闸）相内不同期

                 分闸（合闸）相间不同期

                 合闸（分闸）弹跳时间（弹跳次数）

                 合闸电阻投入时间

3、测量范围：0～1300Ω,分辨率1Ω,精度3%

4、速度测量：刚分（刚合）速度

               指定时间段（行程段或角度段）平均速度

5、测速范围：1mm传感器 0.01～25.00m/s，

                0.1mm传感器 0.001～2.50m/s

                0.5°角度传感器 1周波/ 0.5°

6、行程测量：动触头行程（行程）

                接触行程（开距）

                过冲行程或反程（超程）

7、传感器：50mm，分辨率:0.1mm

             360线传感器：360о，分辨率:0.5о选配传感器：300mm、1000mm、加速度传感器

8、电流：最大电流输出为20A。

9、交直流电源 ：AC 220V ± 10%；50Hz ± 2%

10、直流电源：输出电压：35～265V连续可调，输出电流：≤ 20A(短时)

11、隔离开关测量范围：电压输出：DC35～265V（可调）；电源输出时间：0.01-19秒（可设置）；断口信号最大采集时间为19秒；可测断口合、分闸时间、三相不同期、弹跳时间及次数

12、主机体积：380×280×170mm

13、使用环境：  -10℃~+50℃

14、相对湿度：≤90%
