变压器的几种常用检测接线方式：

变压器绕组变形测试仪主要是由主测量单元和笔记本电脑构成,并行三根专用测量电缆以及测量夹子和接地线组成。

主测量单元系统与试品之间采用50W高频同轴电缆联接，扫频信号经输出端口(激励输出)，通过连接电缆将信号夹子(黄色)向被试品注入信号;由信号测量夹子(绿色)从被试品获取信号，经电缆传输到（响应输入）；由信号测量从被试品注入点获取同步参考信号，经电缆传输到输入（参考输入）。被试品外壳与测试电缆的屏蔽层必须可靠连接并接地，大型变压器一般以铁芯接地套管引出线与油箱的连接点，作为公共接地点，变压器外壳点接地。

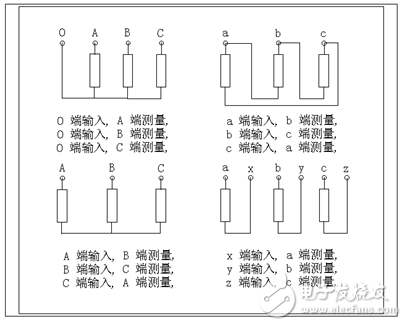

三相Yn形测量接线

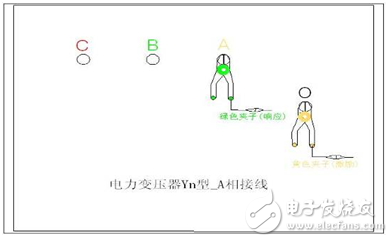

1. 黄色夹子(输入)钳在变压器的O点上，绿色夹子（测量）钳在变压器的A相上，及代表、三相Yn型A相的测量。

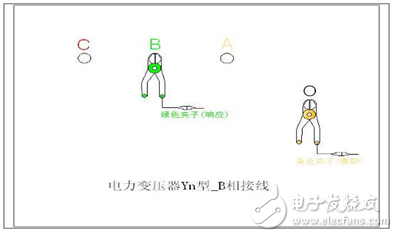

2. 黄色夹子(输入)钳在变压器的O点上，绿色夹子（测量）钳在变压器的B上，及代表三相Yn型B的测量。

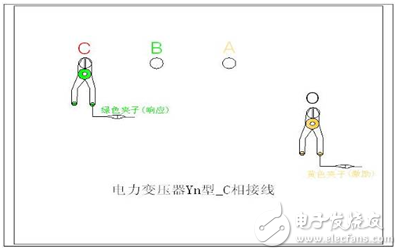

3. 夹子(输入)钳在变压器的O点上，绿色夹子（测量）钳在变压器的C，及代表三相Yn型C的测量。

三相Y形测量接线

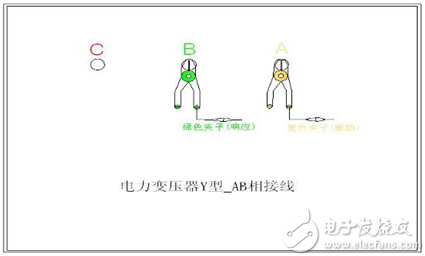

1.黄色夹子(输入)钳在变压器的A相上，绿色夹子（测量）钳在变压器的B上，及代表三相Y型AB的测量。

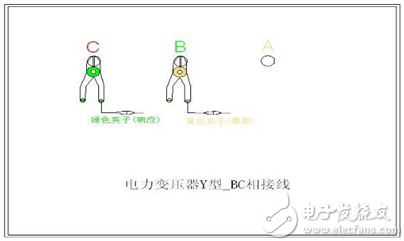

2.色夹子(输入)钳在变压器的B相上，绿色夹子（测量）钳在变压器的C上，及代表三相Y型BC的测量。

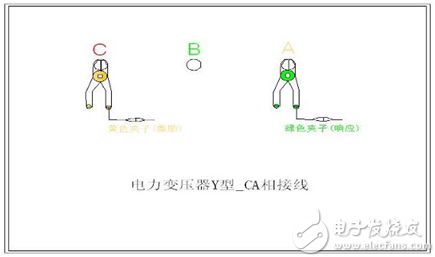

3.黄色夹子(输入)钳在变压器的C相上，绿色夹子（测量）钳在变压器的A上，及代表三相Y型CA的测量。

三相△形测量接线

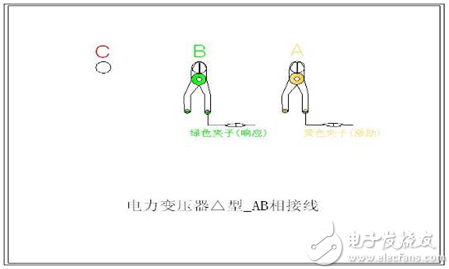

1. 黄色夹子(输入)钳在变压器的A相上，绿色夹子（测量）钳在变压器的B上，及代表三相△型AB的测量。

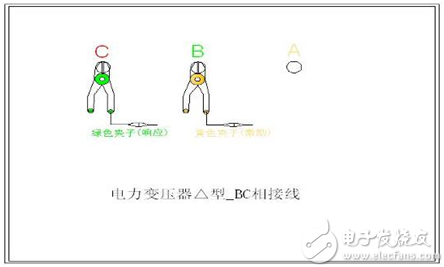

2. 黄色夹子(输入)钳在变压器的B相上，绿色夹子（测量）钳在变压器的C上，及代表三相△型BC的测量。

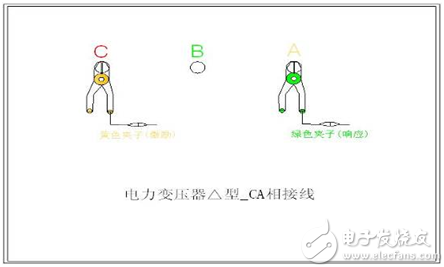

3. 黄色夹子(输入)钳在变压器的C相上，绿色夹子（测量）钳在变压器的A上，及代表三相△型CA的测量。

单相X、Y、Z测量接线
