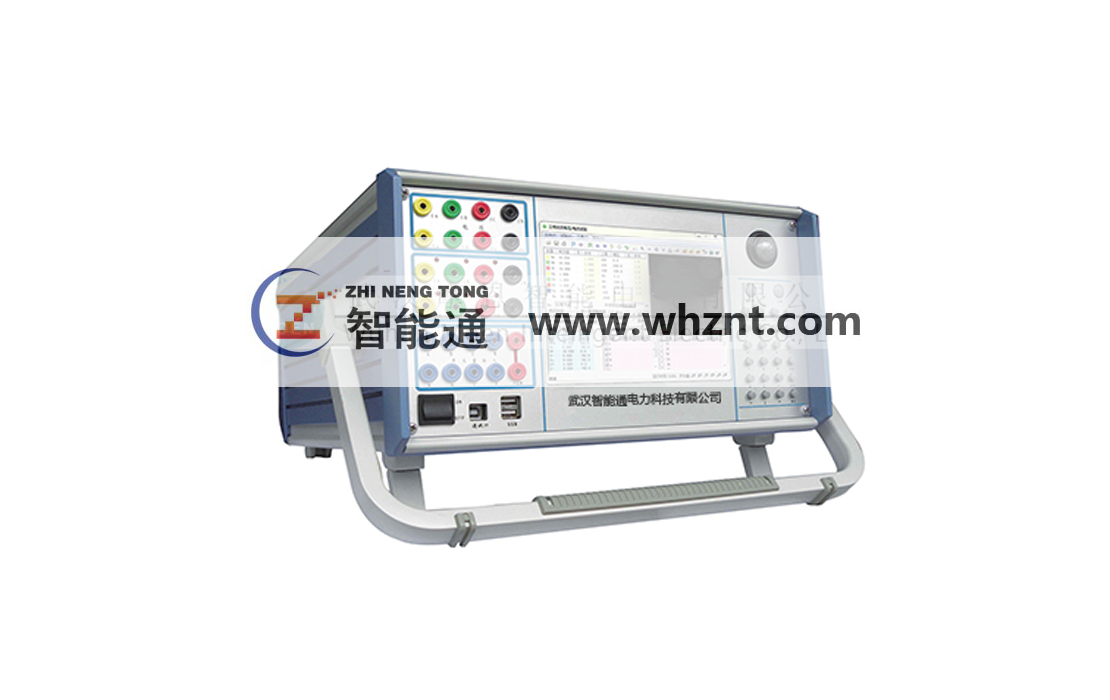

微机继电保护测试仪测试原理：

以手动方式试验时，首先输入电压、电流和频率的初始值，用户可按↑↓键增减变量值，若要测试时间，应先敲“F3”键，然后用户按↑↓键增减变量值并开始计时。限时范围为0--3600秒，比如设置20秒，即指若在20秒内被测设备没有动作，则自动解除计时状态。

以自动方式试验时，首先输入各参量的初始值，再逐渐加步长改变变量值，其速度据每步时间的设置而定；若继电器或保护装置动作，逐渐减步长改变变量值，直至保护返回，软件将记录其动作值与返回值。期间若变量已加至最大或减至最小而保护未动，软件则自动退出试验。

测试完毕后，各项试验结果显示在屏幕上，用户可将结果文件存盘。线路联接根据保护装置的保护类型、继电器的参数类型，将线圈绕组联接到本装置相应的直流电压及直流电流输出端。

将被测保护装置的动作接点、被测继电器的动作触点联接到本装置的接点输入。参数说明直流电压：设置的直流电压的初始值和最大值，范围：0--300伏。【注意】：直流电压的输出方式：Udc=Uxy,即Ux端子为正，Uy端子为地。

直流电流：设置的直流电压的初始值和最大值，范围：-10--10安。【注意】：直流电流的输出方式：Idc=Iz,即Iz端子为正，In端子为负。

变量选择：选择本次测试的变量，提供2个选项：直流电压、直流电流。测试方式：选择本次测试的方式，提供2个选项：手动测试、自动测试。变化步长：设置变量的步长。范围:电压0--300伏；电流-10--10安。

每步时间：设置变量每变化一个步长所用的时间。范围：0--60秒该值越大，相对应的精度就越高。仅当自动方式时，须设置本参数。

返回方式：选择本次测试的流程，提供2个选项：始→终→始（测量动作值、返回值、动作时间）、始→终（测量动作值、动作时间）。

动作限时：设置继电器的动作限时。它是指该继电器动作的最大时间须在这个时间之内，若它的值小于动作时间，则关闭计时器或退出试

验。范围：0--60秒。电压补偿系数：设置一个补偿系数来修正直流电压的精度。范围：0.7--1.43。

电流补偿系数：设置一个补偿系数来修正直流电流的精度。范围：0.7--1.43。抖动时间：设置防接点抖动的时间，范围0——3秒。为了防止接点的抖动影响试验结果而设置，只有接点动作超过该时间时，才被确认保护装置、继电器已经动作（或返回）。缺省值：200毫秒。实验举例测试时间继电器时，请尽量使用手动方式。先将直流电压初值设为0V，步长则设为220V（大于动作电压），试验运行后，按下F3键打开计时器，同时按上光标键增加电压至220V，软件将很精确测出动作时间。
