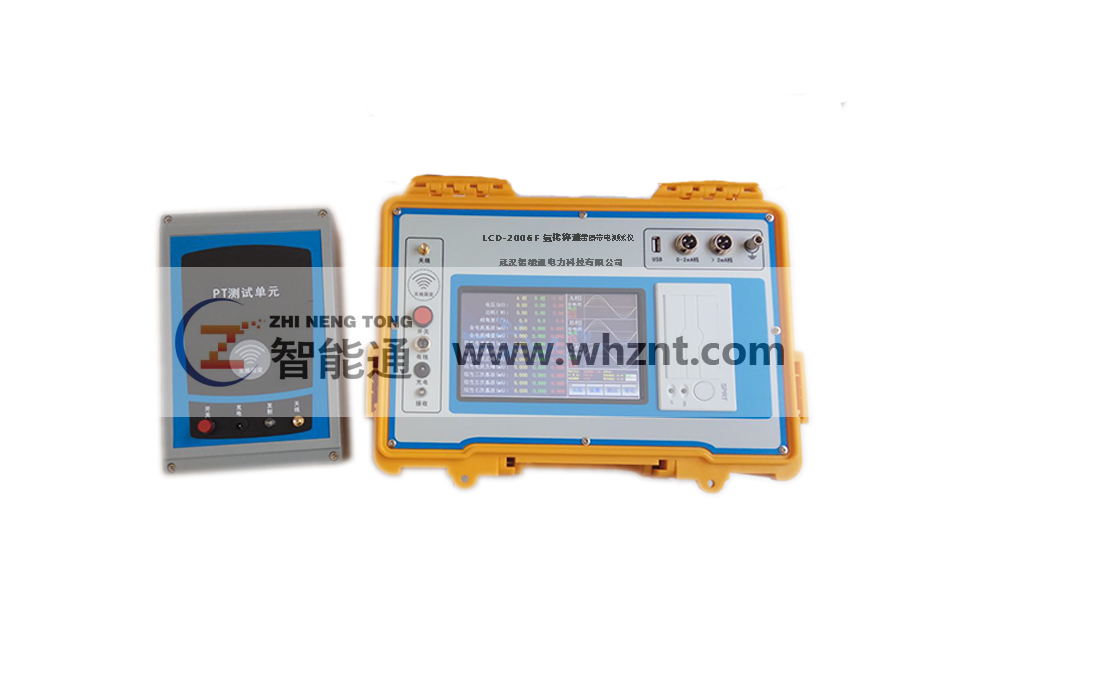

电流无线、无电压方式

图4

先将五根绝缘杆对接并拧到无线电流钳下面，打开无线电流钳的电源开机，选择好电流档位（一般用0-1mA档）。让导线处于钳头引导区的的中部，如图A。仪表引导区垂直于导线，前推仪表钳住被测导线，后拉即可将仪表撤离被测导线，如图C，撤离时也尽量保持仪表引导区垂直于导线。如图4钳到相应的位置电流取样。

电流有线、有电压方式

A、现场带电测试

图5

带电接线方法如图5所示，请先将仪器可靠地线，再接电流测试线（单根红线接计数器上端），最后接电压测试线（二芯线红线接氧化锌避雷器对应的PT的相别，黑线接N相）。接电流测试线的方法，首先根据电流大小，接电流测试线到0-1mA或1-10mA量程档上，再将另一端接到计数器的上端。接电压测试线的方法，也是先接仪器这一端，再去接PT端，一定要小心谨慎接线以避免PT二次或试验电压短路。

B、实验室测试接线方法

图6

在变压器停电状态下，实验室接线方法如图6所示，请先将仪器可靠地线，再接电流测试线（单根红线接氧化锌避雷器下端），最后接电压测试线（二芯线的红线、黑线接变压器的测量绕组，注意方向）。接电流测试线的方法，首先根据电流大小，接电流测试线到主机端0-1mA或1-10mA量程档上，再将另一端接氧化锌避雷器下端。接电压测试线的方法，也是先接仪器这一端再去接变压器测试绕组。检查正确接线后，慢慢升压到氧化锌避雷器的额定电压，然后操作仪器开始试验。

电流有线、无电压方式

A、现场带电测试

图7

带电接线方法如图7所示，请先将仪器可靠地线，再接电流测试线（单根红线接计数器上端）。接电流测试线的方法，首先根据电流大小，接电流测试线到0-1mA或1-10mA量程档上，再将另一端接到计数器的上端。

B、实验室测试接线方法

图8

在变压器停电状态下，实验室接线方法如图8所示，请先将仪器可靠地线。接电流测试线的方法，首先根据电流大小，接电流测试线到主机端0-1mA或1-10mA量程档上，再将另一端接氧化锌避雷器下端。检查正确接线后，慢慢升压到氧化锌避雷器的额定电压，然后操作仪器开始试验。

软件使用

开机使用

开机处于主界面，如图9：

图9 主界面

图中显示“参数设置”、“进入试验”、“历史数据”、“时间设置”、“帮助详细”四个菜单项，及日历时钟，电池电量状态图标。

根据键盘的示图10，按上↑、下↓、左←，右→可以切换菜单项，按“确定”键后进入相应界面。

图10 键盘界面

设置参数

在首页，选中“参数设置”按“确定”键进入参数设置界面，如图11：

图11 设置界面

试验方式：有三个子项

0-电流无线+无电压：对应接线方式一

1-电流有线+有电压：对应接线方式二A或接线方式二B

2-电流有线+无电压：对应接线方式三A或接线方式三B

三种方式选择方法：

1、现场试验时，35kV及以下的氧化锌避雷器没有带计数器，请选择“0-电流无线+无电压”，并用接线方式一；

2、现场试验时，氧化锌避雷器带有计数器，并且带有PT设备，请选择“1-电流有线+有电压”，并用接线方式二B；

3、现场试验时，氧化锌避雷器带有计数器，不带有PT设备，请选择“2-电流有线+无电压”，并用接线方式三A；

4、实验室试验时，请选择“1-电流有线+有电压”和接线方式二B或者“2-电流有线+无电压”和并用接线方式三B；

相角差：试验方式选择“2-电流有线+无电压”时,软件根据此角度模拟电流和电压之间的夹角，默认时83.5度。可以根据氧化锌避雷器固有的相角差。

电流量程：根据全电流大小选择不同的电流量程，要求面板上接线和这里是一致的，默认请使用0-1mA档。

PT变比：现场带电测试时要求设置PT变比，实验室测试时要求设置为变压器的测量变比。

电压等级：试验方式选择“2-电流有线+无电压”时,软件根据此电压模拟电压。

键盘按“←”键、“→”键切换位置，按“↑”键、“↓”键切换值。
